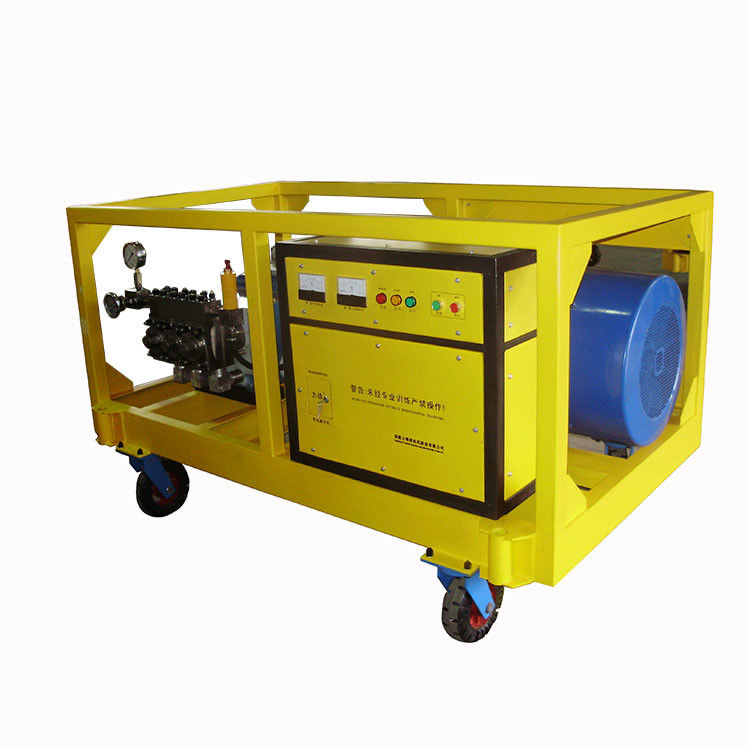

ATEX Zone 2 نظام نفاث الماء عالي الضغط مع DNV 2.7.1 دليل انفجار إطار الرفع

• الهيكل:

الأجزاء الرئيسية هي: مضخة ثلاثية عالية الضغط، المحرك الكهربائي، خزان المياه، خرطوم المياه المدخلة، ومكونات التنظيف، خزانة التحكم الكهربائية.

• المحرك الكهربائي: نحن نستخدم محركات غير متزامنة من 3 مراحل و 4 قطب، كما نستخدم اختياريًا المحرك الكهربائي نموذج 60 هرتز ذات الجهد المختلف أو مقاوم للانفجار أو التردد حسب طلب العميل.
• خزانة التحكم الكهربائية: الوظيفة الرئيسية لها هي بدء وإيقاف وحماية من فشل المرحلة والشحن الزائد.لتقليل الضرر من بدء التشغيل الحالي، منذ المحول سلك تفكيك احتياطي 65٪ من نهاية الأسلاك، يمكن للعملاء تعديل وفقا لنفسها الطاقة الظروف

• مضخة ثلاثية عالية الضغط: إنها مضخة مضخة ثلاثية ، ومبدأ العمل والصيانة يرجى الاطلاع على دليل تشغيل مضخة الضغط العالي.
• خزان المياه: خزان المياه هو جهاز لتخزين المياه والفلتر. هناك اثنين من لوحات التصفية، وينبغي أن تحقق لبعض الوقت.يجب أن يكون مكان الماء أعلى من مضخة الضغط العاليمن أجل استبعاد الهواء من أنابيب الدخول.

4أدوات التنظيف: هناك العديد من أنواع أدوات التنظيف؛ يجب أن تتوافق مع طلب العميل.أسلحة الرذاذ، إلخ

أنابيب الضغط العالي هي الأجزاء الآمنة الرئيسية للغسالة ؛ يجب أن تستخدم المنتجات الداعمة. قبل الاستخدام ، يجب التحقق منها ، وإذا كان هناك بعض الأجزاء الملبدة ، فيجب استبدالها.أصلحت المفاصلفي حالة فقدان.

أنابيب الضغط العالي عادة في مكان ثابت، والتي مصنوعة من الفولاذ المقاوم للصدأ ضغط عالية للغاية، وتركيبها في طريقة أنابيب ثابتة. عند التثبيت،يجب أن تتطابق مع صمام الحد وصمام الكرة الأرضيةو صندوق التحكم

يتم استخدام صمام التحكم في خط الأنابيب، الحاويات، الفرن الدوار من مصنع الاسمنت، وتستخدم في بعض الأحيان في مثل عمل صمام التبديل بندقية مزدوجة. عند استخدام الملحقات الخاصة مثل قوس رش،فوهة دوارة، يجب أن تستخدم صمام التحكم في القدم لتحقيق التحكم في تغيير طائرة المياه. عندما فضفاض الصمام، طائرة المياه.

مسدس الرش هو المضخة تغيير أجزاء الطاقة، للنظر في السلامة، وعادة ما، فهي مسدس الرش الفائض، وهذا يعني أن هناك أنبوب الفائض، عند إغلاق مسدس الرش، فإنه يمتد،وتفريغ مضخة الضغط العالي.

يتم بناء وحدات هيدرو ليزر عالية الضغط القياسية والطبيعية بمضخات Tritan triplex أو quintuplex.المضخات الخمسية والثلاثية هي مضخات متناوبة ذات الانتقال الإيجابي التي يتم تكوينها مع ثلاثة أو خمسة مضخاتمضخات المياه عالية الضغط المستخدمة في عمليات تنفيس المياه عالية الضغط وتفجير المياه.

يمكن تشغيل هذه المضخات المائية عالية الضغط بالليزر المائية بواسطة المحرك الكهربائي أو الديزل أو محرك البنزين. يمكن أن تكون حزمة النظام الكاملة جاهزة لرعاية وظيفة التنظيف الصعبة القادمة بسهولة.

المعدات الاختيارية:
بندقية الهيدروليكية المصنوعة بالكامل من الفولاذ المقاوم للصدأ
نصائح الطائرة - الفولاذ المقاوم للصدأ: نمط مستدير مستقيم أو نمط مروحة مسطح.
مقياس التفريغ
صمام الإغاثة - بناء الفولاذ المقاوم للصدأ و قابل للتعديل
خرطوم التفريغ - قسم 50 قدم

يتم تركيب الوحدات على الشاحنات أو المقطورات أو المزلقات.

تتوفر مجموعة متنوعة من الملحقات للتكيف مع متطلبات التنظيف المتخصصة. أنابيب، أسلحة التنظيف، رؤوس التنظيف النفاث: فتحة واحدة، فتحات متعددة، مروحة مسطحة، ذاتية الدفع

تنفيذ العديد من تطبيقات التنظيف:
تنظيف المياه، تنظيف المياه الكيميائية، تنظيف المياه الرملية، تنظيف مجاري الطاقة المائية والغسل

المواد التي يمكن إزالتها بسرعة وكفاءة وبأسعار رخيصة باستخدام الليزر الهيدرو: الطلاء والشحوم والطين والخردة والرمال النوائية من الصب، بقايا السيراميك، الأسفلت، بقايا الهيدروكربون، بقايا الأحماض، التراكم المعدني، الصدأ، النمو البحري، المواد البوليمرية، اللاتكس،المقياس من الصلبالنفط، بقايا الكيماويات، وأكثر...

تتكون الآلة بشكل رئيسي من مضخة عالية الضغط، محطة توليد الكهرباء وملحقات التنظيف.

1، مضخة عالية الضغط:

هذا النوع من المضخة ، كمضخة مضخة ثلاثية الأفقية ، يتم تشغيلها بواسطة المحرك الكهربائي ، والذي يمكن تقسيمه إلى جزأين: نهاية الطاقة ونهاية السائل.

• نهاية الطاقة ((الصورة 1)

يتكون هذا الجزء من عمود كرنك القيود ، وعصا الاتصال. من خلال دوران الحزام والقضيب القيود ، يقلل المحرك الكهربائي من السرعة ويقود العمود الكرنك للدوران.ثم آلية ربط المفتاح يحول حركة الدوران إلى حركة متبادلة مستقيمة.

(2) نهاية السائل (الصورة 2)

يتكون هذا الجزء من ملابس البولنجر، أسطوانة عالية الضغط، وجسم المضخة، وصمام المياه الدخلية والخارجية. في أسطوانة عالية الضغط مثبتة على جسم القضية،عصا الاتصال تدفع المكبس للقيام بحركة متبادلة، مما يجعل الحجم الداخلي للأسطوانة يتغير بشكل دوري. عندما تكون في ضربة الشفط ، تتضخم السعة الداخلية لجسم الأسطوانة ، ويغلق صمام خروج المياه ويشكل فراغًا جزئيًا.جنبا إلى جنب مع تأثير الضغط الجوي، يتم دفع الوسيط التشغيلي إلى أسطوانة عالية الضغط من صمام المدخل. أثناء ضربة التفريغ ، يغلق صمام مياه المدخل.المكبس المضخة يضغط على الوسيط التشغيلي من صمام المياه الخروج في جسم المضخة، وفي صمام تنظيم الضغط، ثم من خلال أنبوب عالية الضغط وصولات رذاذ بندقية من المقاومة التي تشكل الماء عالية الضغط.

صمام الإغاثة (الصورة 3) المجهز على الجانب الأيمن من المضخة مصمم لحماية النظام من الضغط الزائد.
